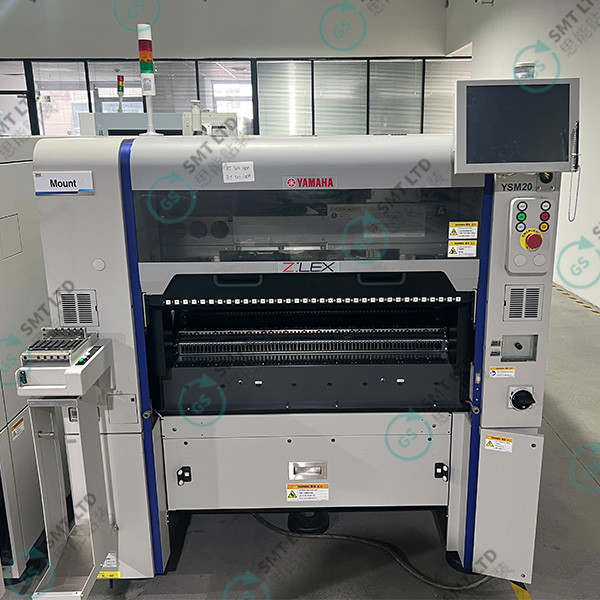

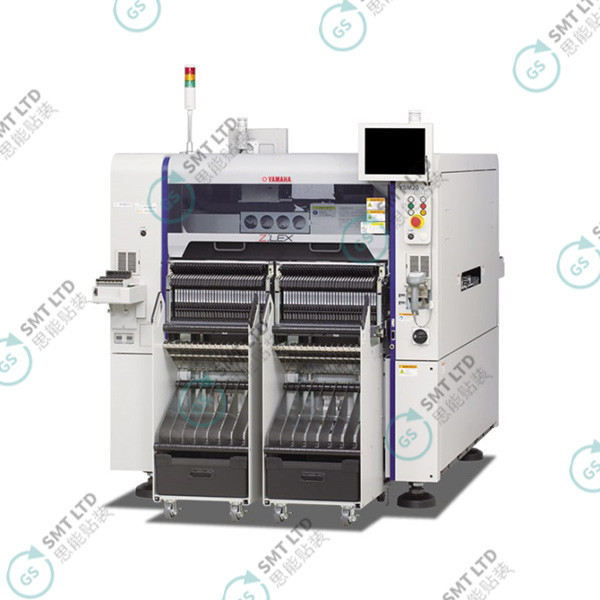

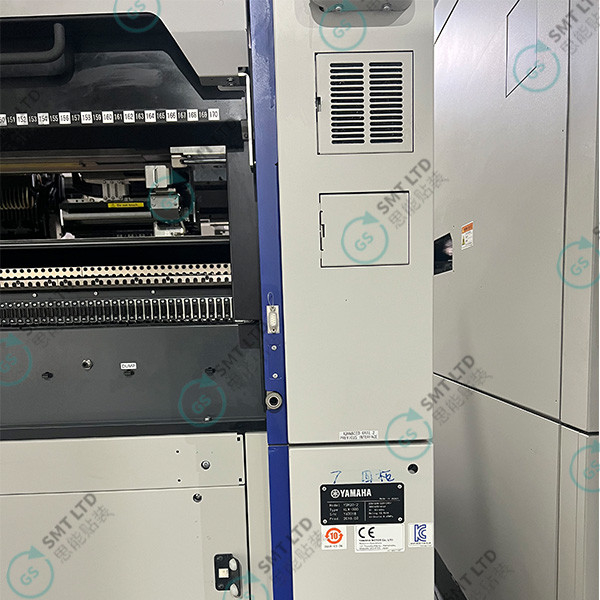

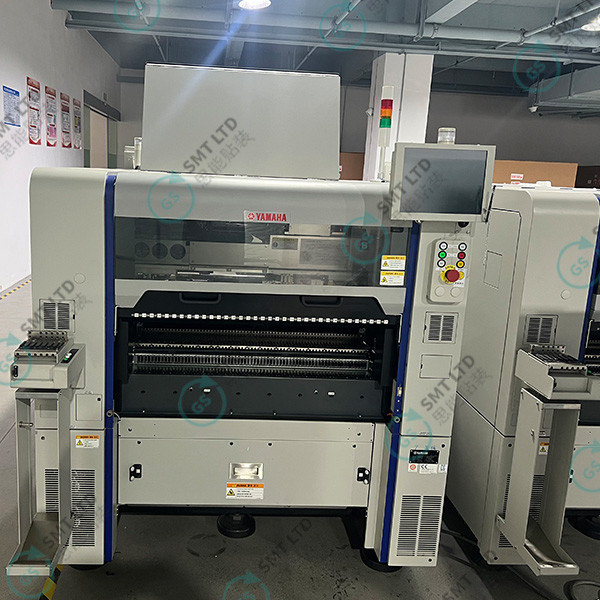

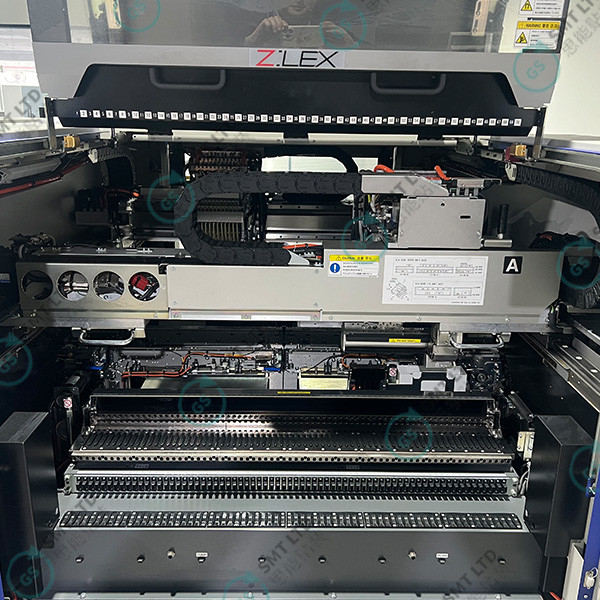

高速SMT配置機械 モジュールZ:LEX YSM20 双車線

タイトル: Z:LEX YSM20:SMTに革命をもたらす高速配置機械モジュール

紹介

Z:LEX YSM20高速配置機械モジュールは,電子機器製造のための高速,精度,柔軟性を提供する表面マウント技術 (SMT) の飛躍を代表しています.このモジュールYAMAHA YSM20シリーズの一部で,高出力と汎用性を要求する近代的な生産ラインの要求に応えるように設計されている[5].YAMAHA YSM20 は,モジュール式 デザイン で 特徴 を 備える,高度なコンポーネントハンドリング,シームレスな統合機能により,効率的かつ信頼性の高いSMTプロセスにとって重要な資産となっている[5].

主要 な 特徴 と 益

高速マウント:YAMAHA YSM20は,さまざまな構成で,印象的なマウント速度を達成する.Z:LEX YSM20は,HMヘッドで1時間あたり90,000コンポーネント (CPH) に達することができる[3][5].この高速機能により,製造業者は生産量を大幅に増やし,生産時間を短縮できます.

コンポーネント柔軟性: 配置機械モジュールは,小さなチップから大きなコンポーネントまで,幅広いコンポーネントと互換性があります. [1] 03015mm から 55 x 55mm のコンポーネントを処理できます.柔軟なマルチ (FM) ヘッドを使用した高さ最大28mm[2][5][7]これは,頻繁なヘッド変更の必要性をなくし,生産プロセスを効率化します.

精度と精度: ±0.035mm (±0.025mm) Cpk?? 1.0 (3σ) のマウント精度で,YAMAHA YSM20は正確な配置を保証し,欠陥を軽減し,全体的な製品品質を改善する [1] [2] [3].高密度電子組件ではこの精度レベルが極めて重要です.

先進画像:新しいタイプのワイドスキャンカメラは,最大12mmのサイズまでの部品の高速マウントをサポートするために認識能力を増やし拡張する[1].また,側照明の使用により,CSP (チップスケールパッケージ) およびBGA (ボールグリッド配列) などのボール電極部品の高速認識が可能である[6].

汎用性配置:Z:LEX YSM20は,単車線および双車線コンベヤーオプションの両方を提供し,さまざまなPCBサイズに対応するための単車線および双車線構成も提供しています [1] [2] [3].これは,製造者が特定の生産ニーズに機械を調整し,マウント能力を最適化することを可能にします.

シームレスな統合:YAMAHA YSM20は,SEMI SMT-ELS通信標準をサポートし,自動プログラム切換 (Auto Program Change-Over) [1]などの機能のために他のマシンとの接続を容易にする.また,IoT/M2Mシステムにも統合できます.,YamahaのSMTマシンを他の会社の機器とリンクし,マウントプロセスの生産性を向上させる[1].

テクニカル仕様

YAMAHA YSM20は,性能に寄与する一連の仕様を誇る[1]:

*PCB互換性: L810 x W490 から L50 x W50 まで 1 レーン PCB と 2 段階 PCB を処理します. X 軸 2 ビーム オプションで 1 PCB 輸送をサポートします:L810 x W490 から L50 x W50 と 2PCB 輸送: L380 x W490 から L50 x W50 [1] [2].

* フィーダー容量: 機械は多くの部品タイプに対応できます.固定プレートで最大140種類 (8mmテープフィッダー変換) とフィッダーキャレー交換で最大128種類 (8mmテープフィッダー変換) をサポートする[1][3][5][7]また,30種類の (固定型) と10種類の (輸送型) のトレイもサポートしている[1].

*電源と空気供給:YAMAHA YSM20には,3相交流電源 (200/208/220/240/380/400/416V +/-10% 50/60Hz) と清潔で乾燥した状態で0.45MPa以上の空気供給が必要です [1] [2] [3].

*寸法と重量:メインユニットの寸法はL1,374 x W1,857 x H1,445mmで,重量は約2,050kg[1][3].

適応性とスケーラビリティ

YAMAHA YSM20は柔軟な製造環境のために設計されている.モジュール式設計により,簡単にカスタマイズおよび拡張が可能で,生産要件の変化に適応できるようにする[5].オプション機能とアクセサリー補給器の設置と交換のためのFESカートなどの機能が,その多用性をさらに高めます.

停止状態

高効率モジュール型Z:LEX YSM20Rは現在生産中止となっている[1][4].すでに運用されているか,または使用済み機器を検討している人のために,関連するモデルであり続けます.

質問 と 答え

Q1: Z:LEX YSM20の最大設置速度は?

A1: Z:LEX YSM20は,HMヘッドで最適な条件下で,最大90,000 CPHのマウント速度を達成することができます.

Q2: YAMAHA YSM20 でサポートされている部品のサイズ範囲は?

A2: YAMAHA YSM20は,頭部によって03015mmから55x55mm,そして最大55x100mmのコンポーネントをサポートします.

Q3: YAMAHA YSM20の電源需要は?

A3: YAMAHA YSM20には3相交流電源 (200/208/220/240/380/400/416V +/-10% 50/60Hz) が必要です.

Q4: YAMAHA YSM20 はどのPCBサイズに対応できるのですか?

A4: YAMAHA YSM20は,L810 x W490からL50 x W50までの単車線PCBと二段階PCBに対応できます.X軸2ビームオプションで,1PCB輸送をサポートします:L810 x W490 から L50 x W50 と 2PCB 輸送: L380 x W490 から L50 x W50

Q5: 部品の認識を強化する重要な特徴は何ですか?

A5: 重要な特徴は,小型部品の高速マウントをサポートし,側照明によりボール電極部品の迅速な認識を可能にする,ワイドスキャンカメラです.
