シメンス D1i SMTピックアンドプレイスマシン,時速2万CPH,精度 ±52.5μm/3σ,デジタルイメージングシステム

D1i ピック・アンド・プレイス・マシン

Siemensの一突きおよび場所機械

SMT シエメンズピック・アンド・プレイス・マシン

起源の場所:

ドイツ

ブランド名:

ASM/SIEMENS

モデル番号:

D1i

ドキュメント:

製品説明書 PDF

連絡ください

引金を求めてください

シメンス D1i SMTピックアンドプレイスマシン,時速2万CPH,精度 ±52.5μm/3σ,デジタルイメージングシステム

製品の詳細

武器数:

配置ヘッドの数:

2か1か

IPC 速度:

13.000cph

SIPLACE基準評価:

15.000cph

理論速度:

20.000cph

部品の範囲 (mm2):

01005から200×125まで

配置頭部の特徴:

6ノズルコレクター&プレイスヘッド

取り付け精度:

±52,5μm/3σ

角の正確さ:

±0,225μm/3σ

コンベアベルトタイプ:

SIPLACE シングルレール,柔軟なダブルレール

輸送機モード:

非同期、同期

プリント基板サイズ:

50x50mm2から610x508mm2まで

プリント基板の厚さ:

03,3-4,5mm2 (要求に応じて他のサイズをカスタマイズすることができます)

PCBの重量:

3kgまで

送り装置容量:

90 3x8mmS フィッダー

配給モジュールタイプ:

SIPLACE ワッフルトレイ (WPW),SIPLACE 飼料カート

ピックアップ率:

≥99.95%1

DPM率:

≤5dpm2

ハイライト:

D1i ピック・アンド・プレイス・マシン

Siemensの一突きおよび場所機械

SMT シエメンズピック・アンド・プレイス・マシン

支払いおよび配送条件

最小注文数量

1 PCS

価格

USD+negotiable+pcs

パッケージの詳細

2100*2800*1800mm

受渡し時間

1〜7日

支払条件

T/T

供給の能力

1+pcs+1日あたり

パナソニック BM123 SMT Pick And Place Machine 0.12s/chip マックススピード 50μm 配置精度 160 ダブルテープフィッダー

最高の価格を入手する

25KWの電力のダブル液体タンクとSMTクリーニングのための高圧スプレー

最高の価格を入手する

SMT冷却臨時貯蔵機 130°Cから30°C/60s 冷却範囲と100011001300mm 5050-550350mm PCBボードのサイズ

最高の価格を入手する

パナソニック NPM-D3A SMT Pick And Place マシン双車線能力高速性能と高度ビジョンシステム

最高の価格を入手する

連絡ください

今連絡してください

製品説明

SMT シエメンズデジタルイメージングシステム付きのピックアンドプレースマシンD1i

革命的なSMT組み立て:シメンスD1i精密ピック&プレイスマシン

シーメンス D1i 精密ピック・アンド・プレイス・マシーンは,表面マウント技術 (SMT) の重要な進歩を表しています.この高精密機器は,最先端の機能,利点,電子機器の製造における生産性と精度を向上させるアプリケーション新しい業界基準を設定する.

シメンス D1i マシンへの紹介

シーメンス D1i マシンは,現代的な生産環境のダイナミックな要求を満たすために設計された高精度SMTピック&ポジションシステムです.優れた速度と精度を保ちながら,様々な部品を扱うのに最適です小規模PCB組み立てから大規模工業製造まで

シーメンス D1i 精密ピックアンドプレイスマシンの主要な特徴

高速コンポーネント配置:理論的な速度は1時間あたり2万部品 (cph) までで,実世界の条件ではIPC標準性能が13,000cph
超高精度配置精度は ±52.5μm/3σで,角精度は ±0.225μm/3σで,部品を最適に配置する
幅広い部品範囲:01005から200x125mm2までの部品を扱って,さまざまなアプリケーションの要求に応える
柔軟なPCB処理:50x50 mm2 から 610x508 mm2 の PCB サイズ,0.3 mm から 4.5 mm の厚さに対応し,最大 3 kg の PCB を容認する

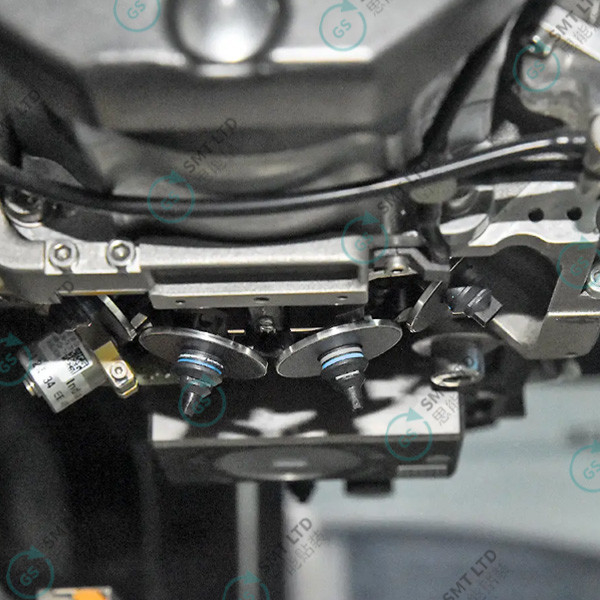

先進的な配備:効率的なマルチコンポーネントハンドリングのために6つのノズルの Collect&Placeヘッドを装備

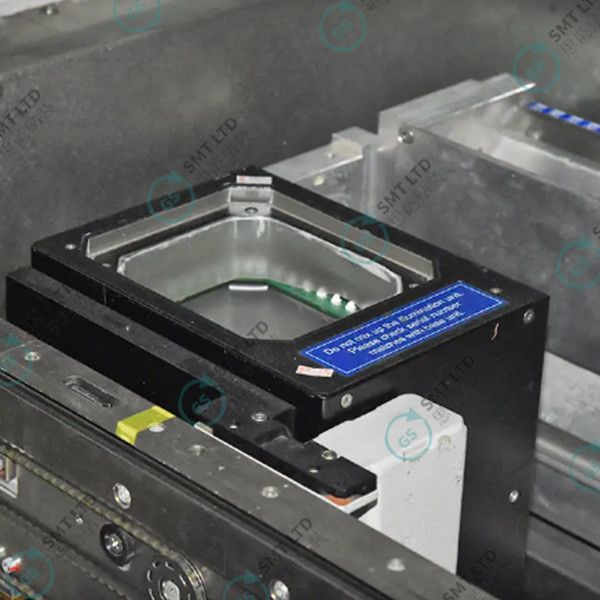

デジタルイメージングシステム統合されたデジタルイメージングは,部品の配置中にリアルタイム品質管理を保証します
給水器容量:効率的な操作のためにSIPLACEワッフルトレイとフィーディングカートオプションで最大90のフィッダーをサポートします

シーメンス D1i マシンの使用の利点

生産性の向上高精度を維持しながらサイクル時間を短縮し,品質を損なうことなく厳格な期限を満たすことができる
費用効率:信頼性の高い性能により,誤りや再加工は最小限に抑えられ,生産コストが大幅に削減されます
柔軟性異なる部品とPCBサイズに対応できる,小量および大規模生産の両方に適している
操作がユーザーフレンドリー直感的なインターフェースと強力なSIPLACEソフトウェアにより,機械の設定と操作を簡素化し,操作者の訓練時間を短縮します

シーメンス D1i 精密ピック・アンド・プレイス・マシンの応用

電子機器製造:スマートフォン,タブレット,ウェアラブルデバイスを含む消費者電子機器の組み立てに使用される

自動車産業:センサー,制御ユニット,インフォテインメントシステムを含む自動車用電子機器用の回路板の製造に不可欠

電気通信:ルーター,モデム,ベースステーションなどの通信装置で使用される高密度PCBの製造に不可欠

テクニカル仕様

仕様	価値
理論的な速度	時速2万キロまで
IPC 速度	13,000cph
位置の正確さ	±52.5μm/3σ
角精度	±0.225μm/3σ
部品範囲	01005から200x125mm2まで
PCB サイズ範囲	50x50mm2から610x508mm2まで
PCB 厚さ	0.3mmから4.5mm
最大PCB重量	3kg
給水器容量	90個まで

よく聞かれる質問

シメンス D1i マシンの理論的な速度は?

理論上は時速2万コンポーネントまで

D1i はどんな PCB を処理できるのですか

50x50mm2から610x508mm2までのPCBサイズに対応し,厚さは0.3mmから4.5mmです.

部品の配置はどれくらい正確ですか?

配置精度は ±52.5μm/3σで,角精度は ±0.225μm/3σである.

D1iは 01005のような小さな部品を処理できるのか?

サイズが200×125mm2まで対応できますサイズが200×125mm2まで

シメンス D1i の利用により最も恩恵を受ける産業は?

この機械は,電子機器製造,自動車産業,通信に広く使用されています.
